小間距LED顯示屏最需要什么樣的驅動芯片？顯示效果好、調試簡單、不限定外圍電路……這無疑反映了當今市場上普遍存在的需求。為了幫助用戶迎接小間距LED顯示屏的設計挑戰，北京集創北方科技股份有限公司推出了最新一代ICN2053驅動芯片，它具有極佳的低灰顯示效果，簡潔的調試界面，可以與任何行電路搭配，幫助您輕松做出高品質的小間距顯示屏。

       ICN2053是專為小間距LED顯示屏應用設計的16位PWM恒流驅動芯片，內置16KB數據存儲SRAM。在具備傳統PWM芯片的高刷新、高灰階優點的同時，能夠做到低至0.5mA的恒流輸出，在亮度300cd以下時仍有優秀的低灰度顯示效果。ICN2053能夠解決小間距顯示屏的六大基礎問題，也能夠?qū)鹘y(tǒng)PWM芯片束手無策的如高對比耦合、跨板色差等具有出色的抑制能力，是當前性能最好的小間距專用PWM驅動芯片。

ICN2053具有極佳的性能和顯示效果

       ICN2053的高效能體現在以下三方面：第一是絕對性能參數，第二是肉眼觀察的低灰效果，第三是拍照時的真實還原。

絕對性能參數

       傳統的LED顯示屏性能參數主要包括刷新頻率和灰度等級兩個指標。由于刷新率自適應技術和強大的低灰度處理能力，ICN2053的刷新頻率不再受傳統PWM芯片3840刷新率限制，在32掃時最大可以達到4200Hz，16掃以下時最大可達8040Hz?；叶鹊燃壥蹽CLK頻率所限，32掃最大為14bit，16掃最大為15bit，8掃達到16bit。

       如果將灰度等級做一個擴展，分為幀灰度等級和行灰度等級。幀灰度等級就是傳統的灰度等級，行灰度等級則表示的是一個行掃描周期灰階比特?cái)?shù)。行灰度等級直接決定了拍攝照片的品質。ICN2053的行灰度等級為8bit，而基本款和雙鎖存IC一般在4bit以下，拍攝照片時會造成嚴重的灰階失真。

低灰效果

       ICN2053的低灰效果主要通過低灰一致性、漸變高對比度、高對比耦合、跨板色差、文字鬼影消除等效果來體現。以下效果照片來自兩塊p1.48模組，30掃，單個分辨率80x120，組合分辨率160x120。RGB驅動電流分別為：3.1mA，1.7mA，1.5mA。

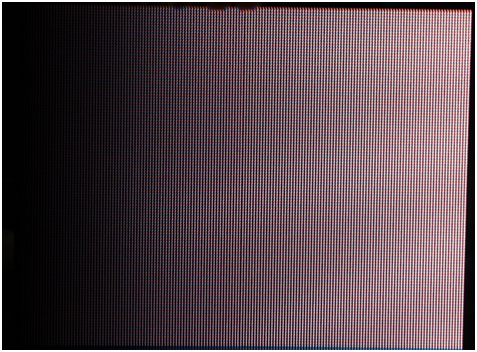

?  低灰均勻性。均勻性極佳，無色塊和麻點。低灰3級拍攝。

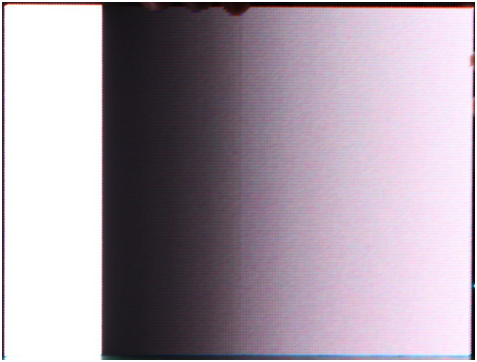

?  高對比度，從下圖能夠看出：低灰足夠暗，暗區足夠?qū)?，整體對比度高；漸變線性度好；無低灰偏色和第一掃偏暗。

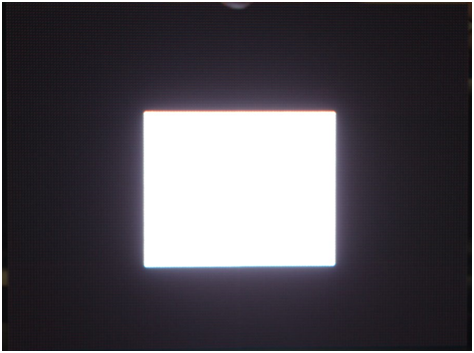

?  高對比耦合，高亮255級疊加到低灰3級，幾乎看不到高亮耦合。

?  跨板色差，拖動漸變畫面，低灰部分無明顯色偏，無第一掃偏暗。

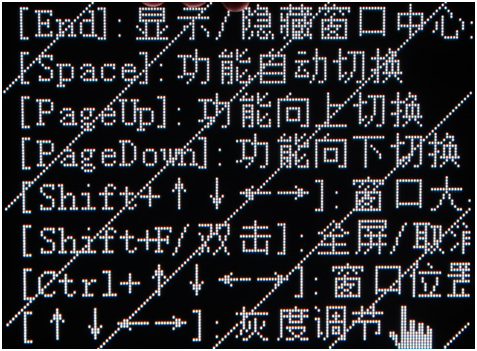

?  文字鬼影消除，它搭配任何行管均可消除文字鬼影。

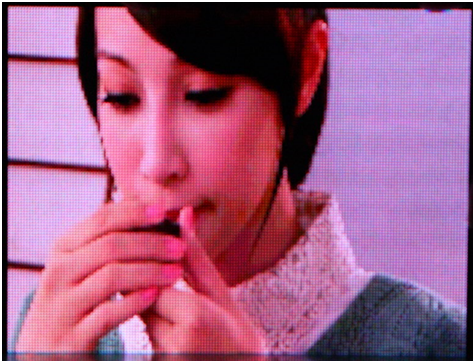

拍照效果

ICN2053由于刷新率不再受限，在高達4000Hz刷新率及8bit的行灰度等級作用下，拍照效果無懈可擊。

1/2000秒快門速度實拍

獨有刷新率、低灰和電壓自適應技術，讓您輕松完成大屏調試。

       傳統PWM芯片的刷新率變化時，灰階漸變會變得不平滑，出現跳灰問題。ICN2053在業界首創刷新率自適應技術，刷新率改變時仍能保持最佳灰階漸變效果。此技術突破了傳統PWM芯片只能使用某些固定刷新率數值的限制，用戶可以根據自己的實際情況選擇刷新率數值，從而達到最佳顯示效果。

       傳統PWM芯片調試界面復雜，沒有清晰的調試思路，客戶無法獨立調試，每個項目都要請專業技術支持人員到場調試，費時費力。ICN2053通過低灰自適應技術，使得需要調試的參數減少到僅有3項，客戶可輕松完成調試工作。以下是ICN2053調試界面與傳統PWM芯片對比圖。

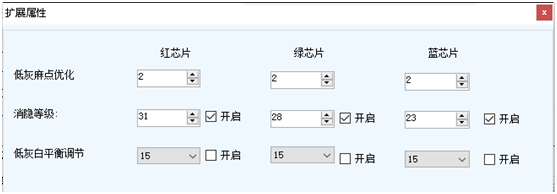

     ICN2053調試界面

  傳統PWM芯片調試界面

       不同的顯示屏其供電電壓會有差別，從3.7V-5V均有應用。傳統PWM芯片在不同供電電壓時，其低灰白平衡失調，出現第一掃偏暗和高對比耦合變重等一系列問題。ICN2053的電壓自適應技術完美解決了這一問題，無論供電電壓如何調整，其顯示效果保持不變。同時也解決了開關電源電壓存在差別時，傳統PWM芯片帶來的低灰亮度不一致的難題。

ICN2053可以配合所有主流行驅動方案，達到最佳顯示效果

       ICN2053能適應任何行驅動和行消隱電路，無論是ICN2012，還是7258、4973、5907、7122、4051等所有電路都適用，且效果無差別。其產品封裝形式為通用SSOP和QFN封裝，無需改變PCB圖紙。集創北方將向所有控制器廠商開放控制協議，能夠給出統一推薦設置界面。在客戶不改變產品設計，不改變整體方案，不改變使用習慣的情況下，ICN2053能夠幫助客戶輕松做出頂級小間距顯示屏。

關于ICN2053

性能概述：

?  1-32掃內置SRAM，16位PWM恒流驅動芯片

?  供電電壓：3.3-6V

?  電流范圍：0.5-25mA@VDD=5V，0.5-10mA@VDD=3.3V；

?  電流精度：通道間±1.5%（最大值），芯片間±2%（最大值）

?  電流增益：12.5%-200%，8bit。

?  典型灰度等級14bit，典型刷新率3840Hz。

六大基礎功能：

?  消除下鬼影

?  消除低灰偏色

?  消除第一掃偏暗

?  消除低灰色塊

?  改善低灰麻點

?  消除開路十字架

六大特色功能：

?  消除文字鬼影

?  高對比度

?  高對比耦合輕微

?  跨板色差小

?  刷新率自適應

?  電壓自適應
