ICND2045幫您輕松節能
隨著LED傳媒廣告屏商業化的發展，LED傳媒廣告顯示屏憑借卓越的顯示性能優勢已得到市場的認可。但隨著其高速的發展同樣面臨諸多問題，其中過高的能耗及溫度過高導致可靠性降低問題一直給終端客戶帶來困擾。ICND2045采用低轉折電壓設計，通過降低屏體供電壓，相較傳統驅動方案可節能達20%以上。
下面通過簡單的測試對比來評估ICND2045節能應用的可行性分析：
測試條件
1.可調節直流穩壓電源
2.萬用表
3.兩張除恒流芯片外完全相同的模組
P5 320*160模組（常規模組）
P5 320*160模組（恒流芯片ICND2045)
4.亮度計
測試方法
1.評估模組總電流在不同電壓下的變化；
2.評估ICND2045模組總電流在不同電壓下的變化；
3.評估ICND2045模組總亮度在不同電壓下的變化；
4.評估各顏色通道電流在不同電壓下的變化。

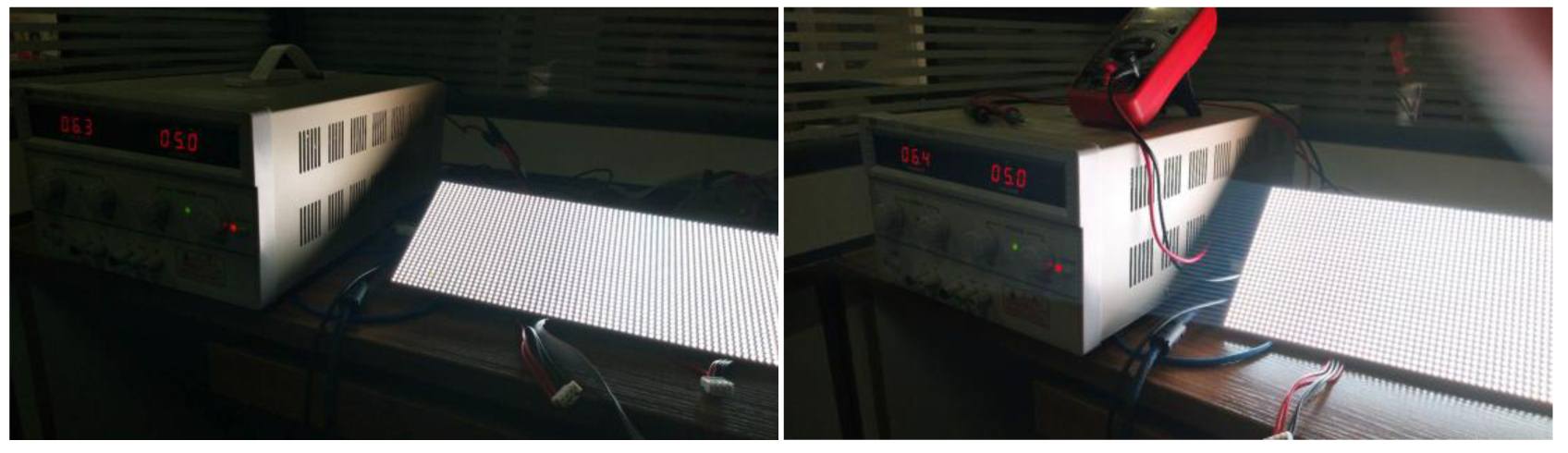

測試數據

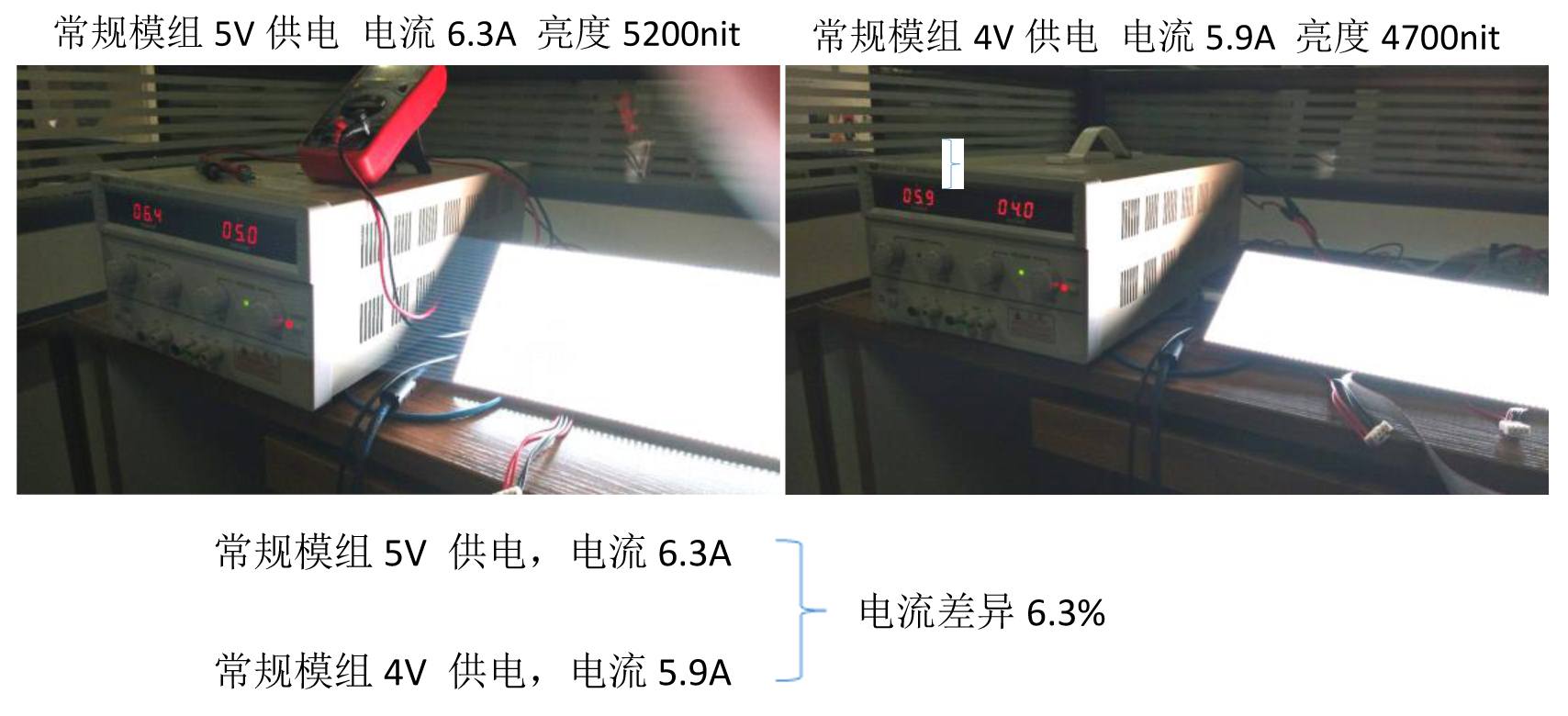

1、評估常規模組在不同電壓下的變化
小結：常規模組在電壓降低的同時，模組電流明顯降低，顏色變紅，說明常規恒流驅動IC在4V供電時無法保持恒流輸出。

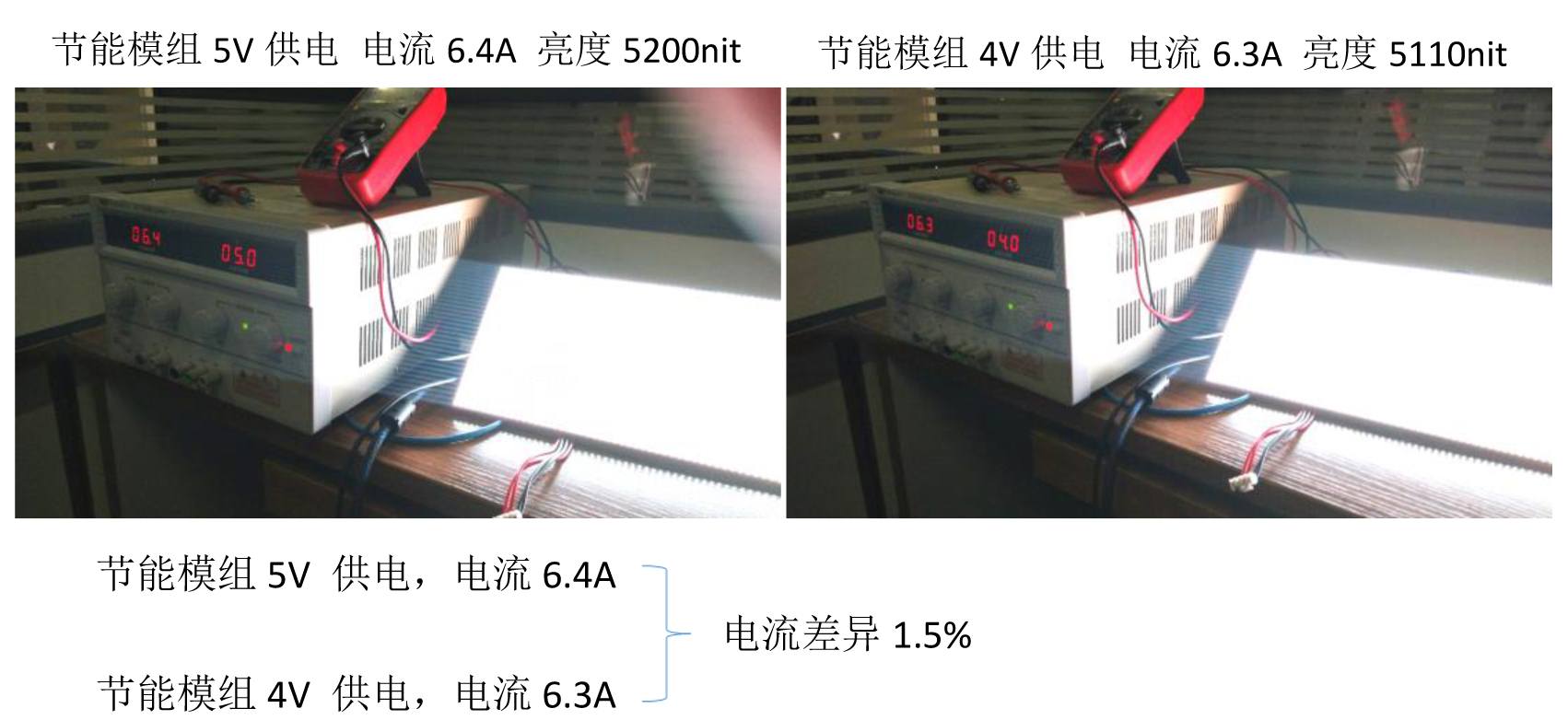

2、評估ICND2045模組在不同電壓下的變化
小結：節能模組在電壓降低的同時，模組電流基本無變化，顏色無變化，亮度基本無變化，說明ICND2045 在4V供電時仍然可以保持恒流輸出。

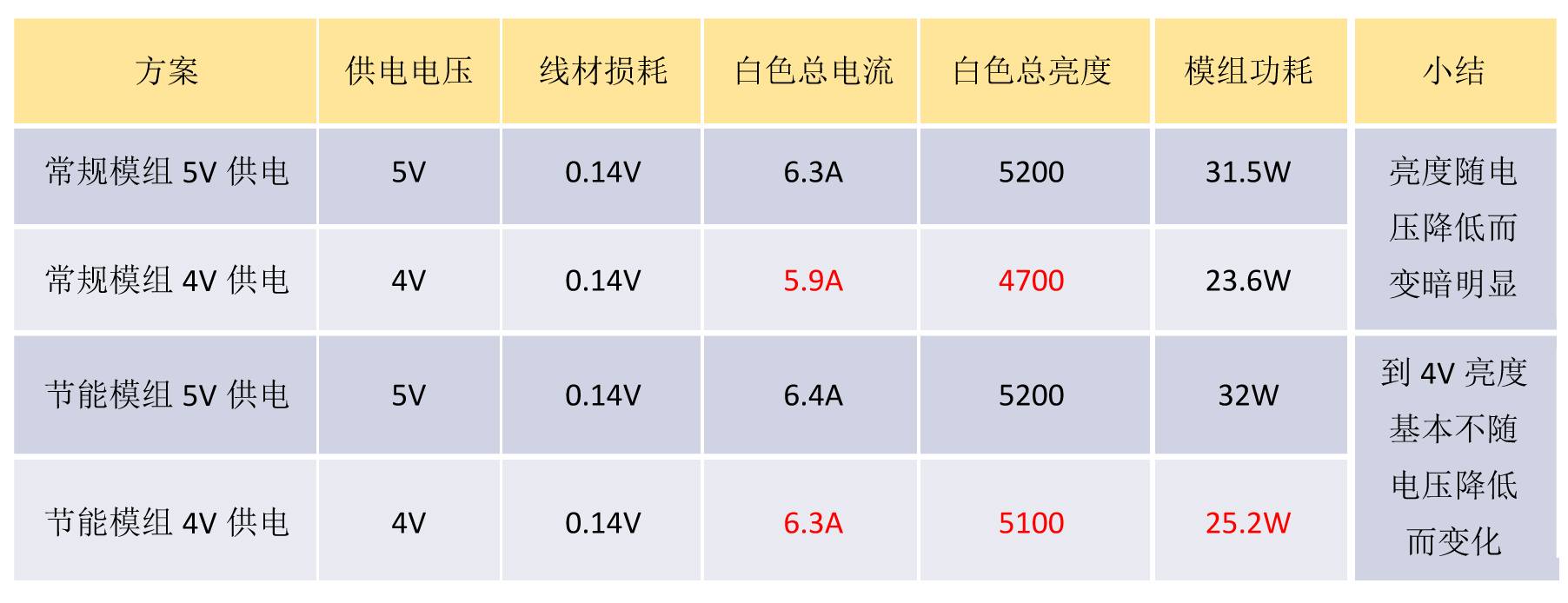

ICND2045節能比例：（32W-25.2W）÷32W=21.25%
經測試P5和P8的模組均可使用4V電壓供電保證模組電流、亮度、顏色無變化，實測節能比例可達21%。
將節能應用于傳媒廣告屏將幫助LED顯示屏降低功耗、降低運營成本、降低顯示屏溫升、延緩LED燈珠衰減速度、提高系統可靠性延長顯示屏壽命。以戶外300平方P10的廣告屏為例，一平方平均功耗300W電量為90kW，按照一度電1元計算，一個小時需要90元電費。按照一天平均點亮10小時計算，一天需要900元的電費，按20%節能比例一年可省電費66226元，五年可省331128元！
ICND2045特性
ICND2045秉承ICN2038S卓越的顯示性能特點，內嵌兩組寄存器配置，與傳統恒流芯片相比較具有如下特點：

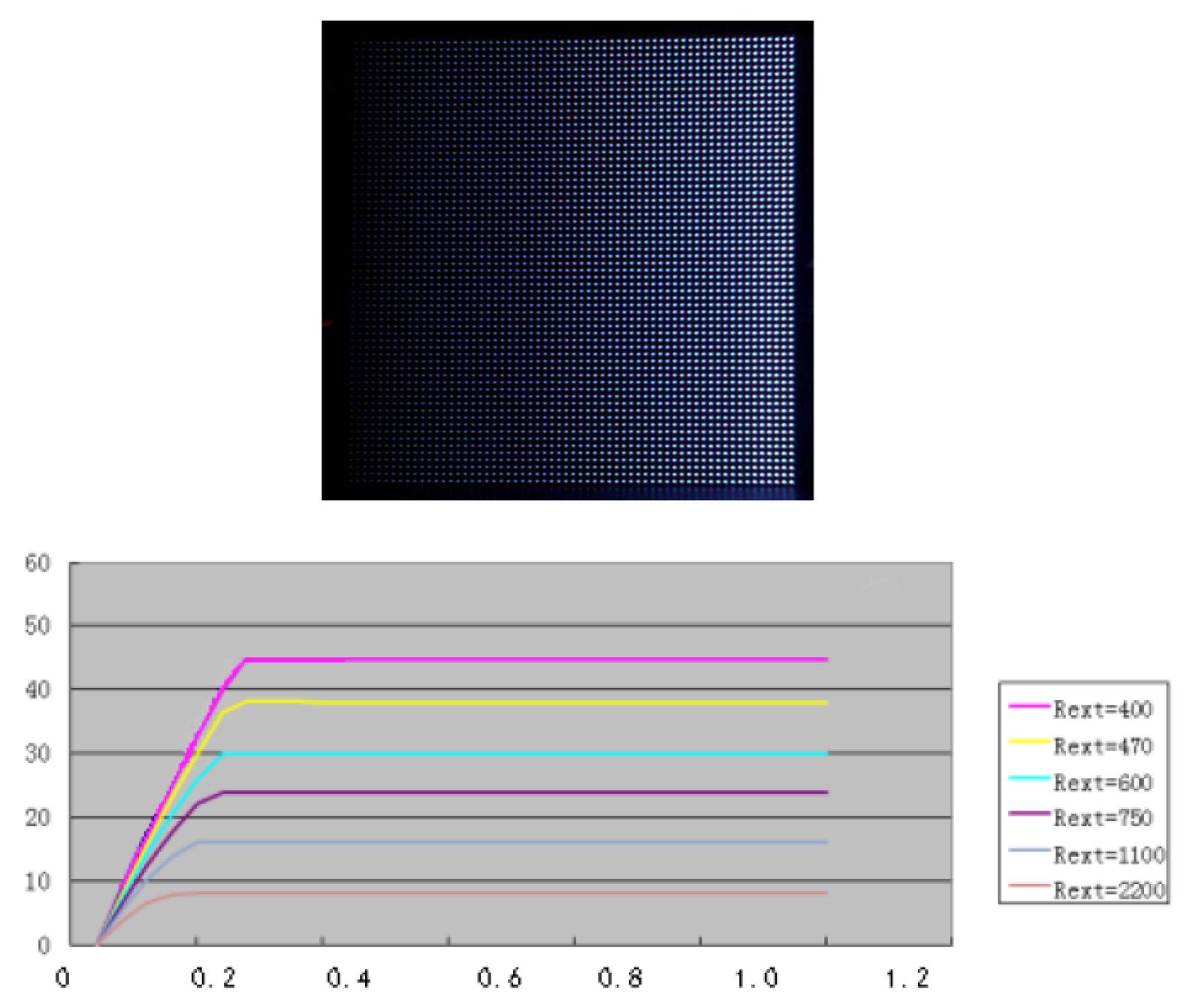

· 低轉折電壓IOUT=20mA@VDS=0.2V
· 4位電流增益調節：25%~100%
·電流精度片內片間誤差最大值不超過±2.0%
· 集成雙緩存，刷新率比通用芯片提高50%以上
· 通道內集成雙向鉗位保護電路，能夠有效減少燈珠損壞
· 有效解決低灰色塊，偏色，麻點，第一行偏暗問題
綜上我們可知ICND2045在消除下鬼影功能基礎上有效改善低灰偏色，麻點以及處理第一行偏暗問題。同時一致性得到進一步提升，片內片間誤差最大值不超過±2.0%，可廣泛應用于P2.5以上戶內外顯示屏。
