今年，集創北方隆重推出的明星款PWM新品ICND2055，針對當前市場主流PWM IC存在的問題做了全面升級優化。ICND2055具有優秀的低灰顯示效果，支持HDR，節能降溫，低EMI的特性，一經推出便受到了行業主流小間距客戶的高度評價，特別是在高端出口項目中得到大批量的應用。

將當前市場同規格的主流PWM恒流芯片做在同規格的箱體上，與ICND2055做對比測試，下面通過幾組對比測試結果，具體看看ICND2055的真實表現。

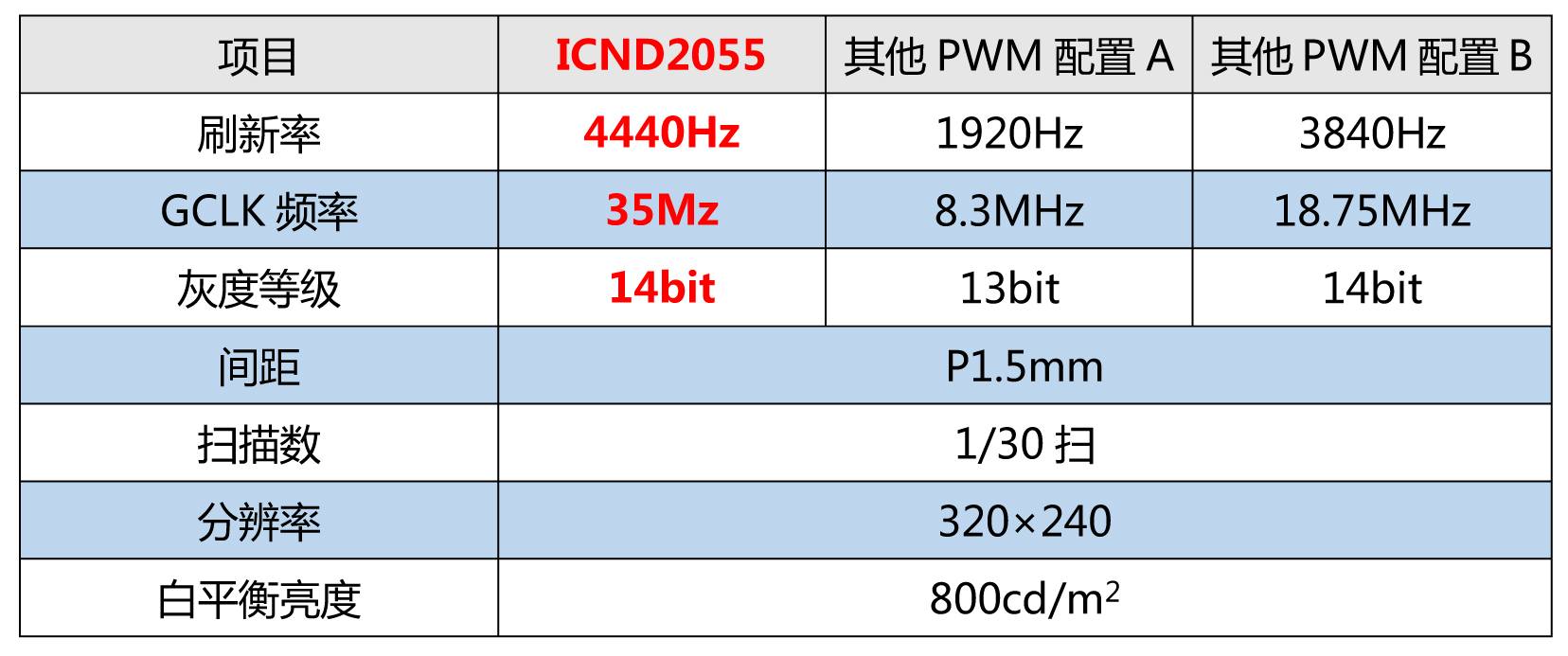

測試對比條件

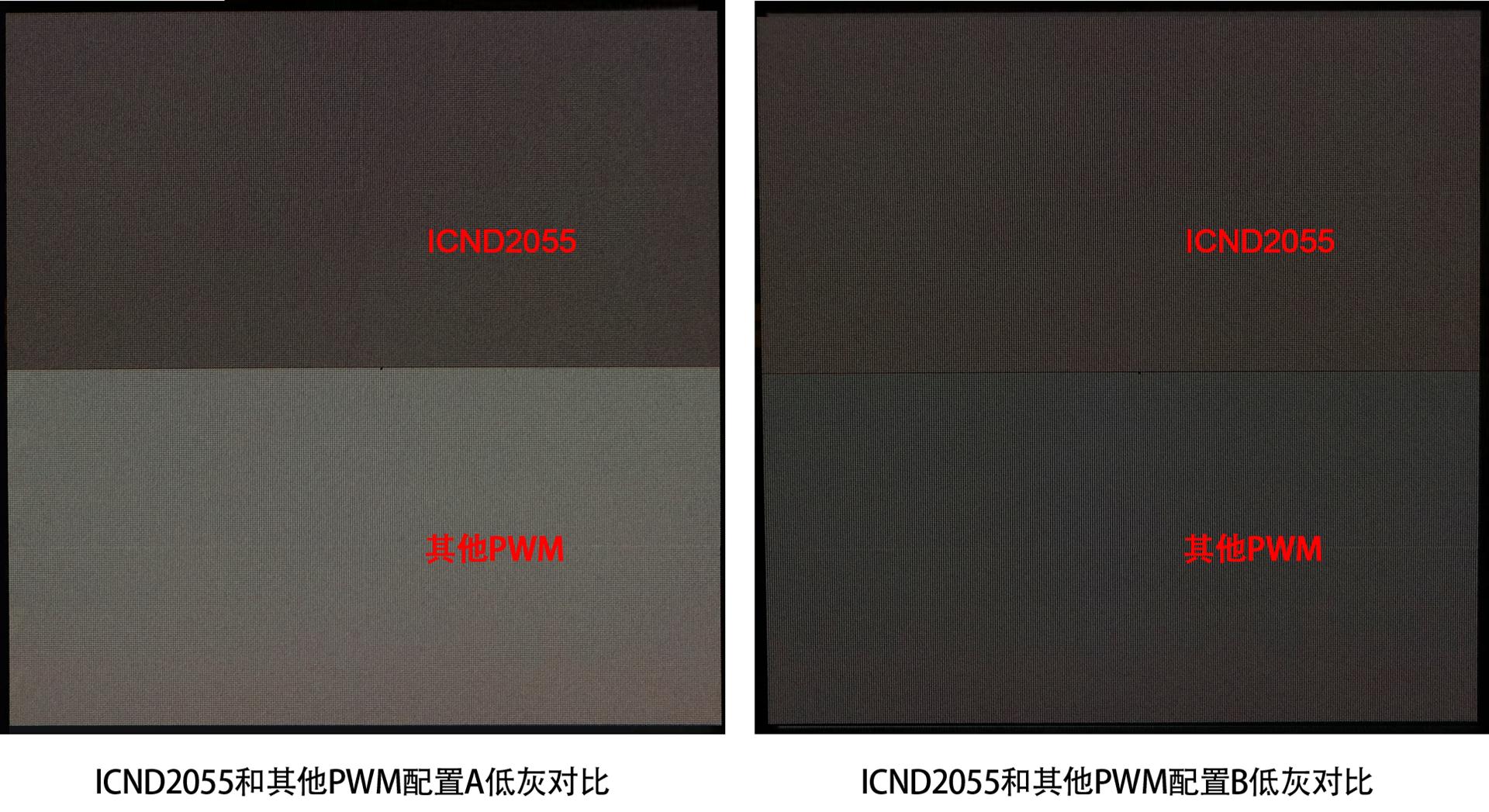

測試項目一：對比不同灰度級數及刷新率對比度的差異

測試結果：

a. ICND2055同其他PWM為1920Hz，13bit的配置條件下時ICND2055對比度更高，低灰更暗；

b.當同其他PWM為3840Hz，14bit的配置條件下時，由于ICND2055的GCLK頻率更高，低灰仍略暗，對比度稍好。

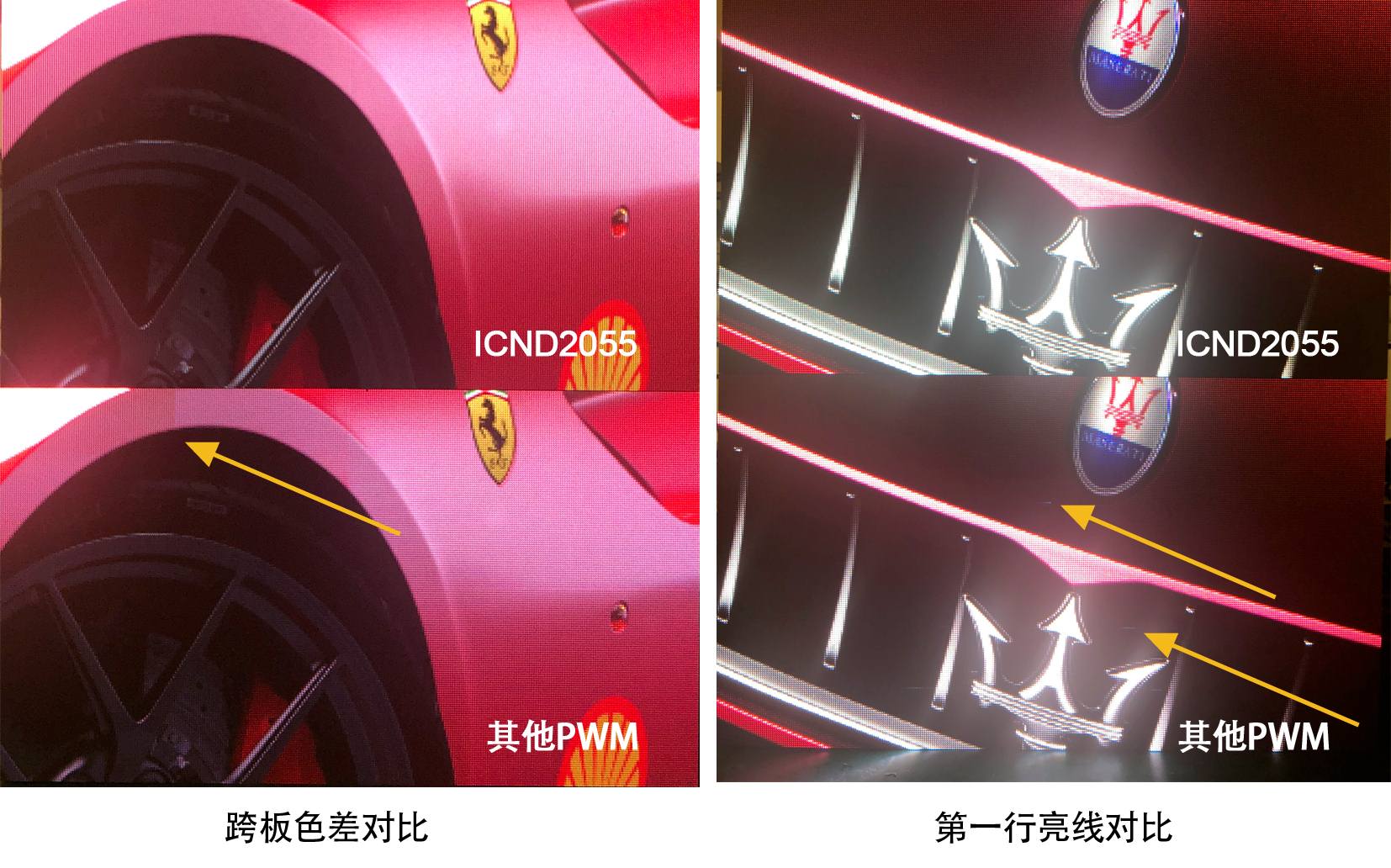

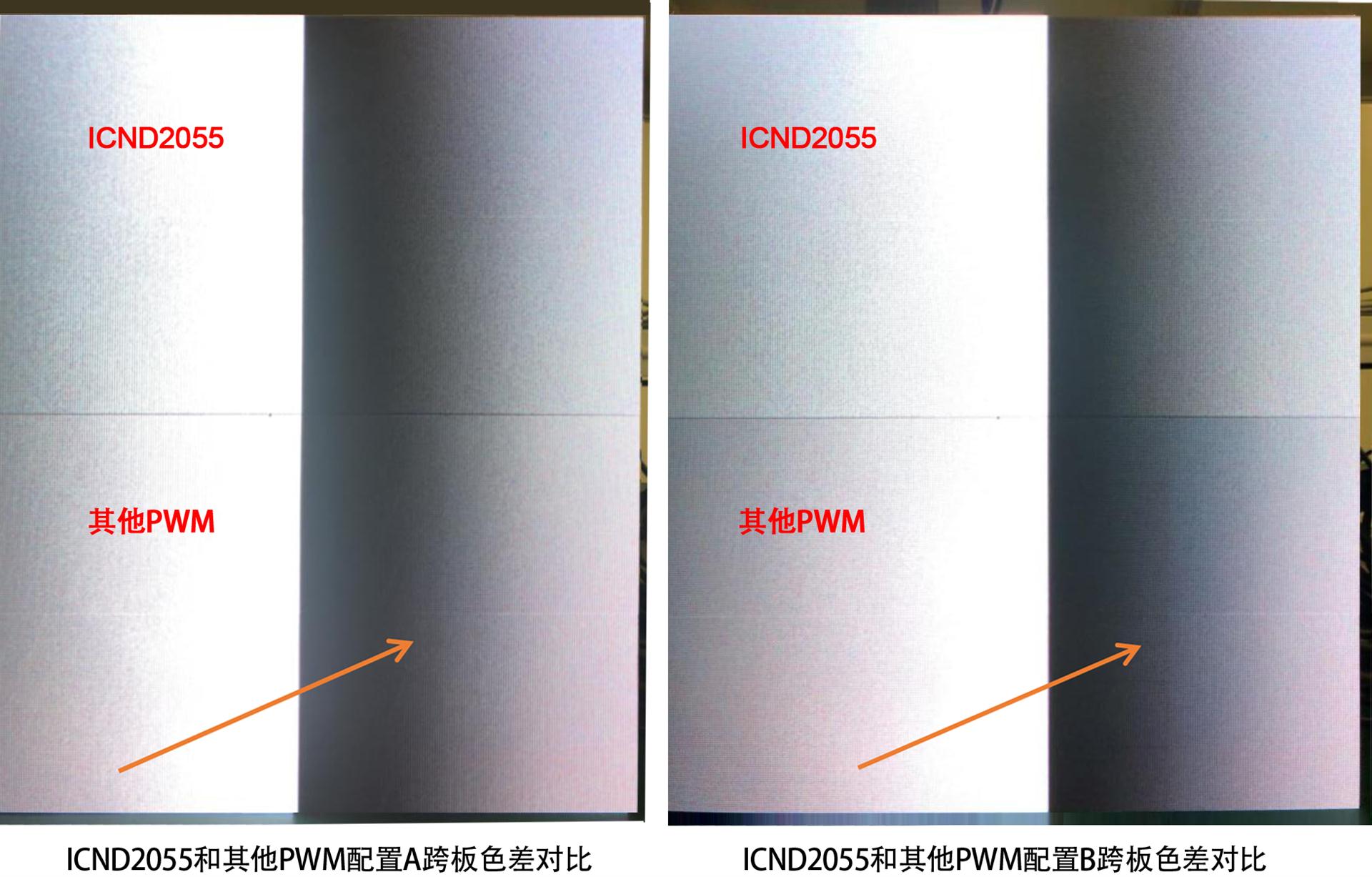

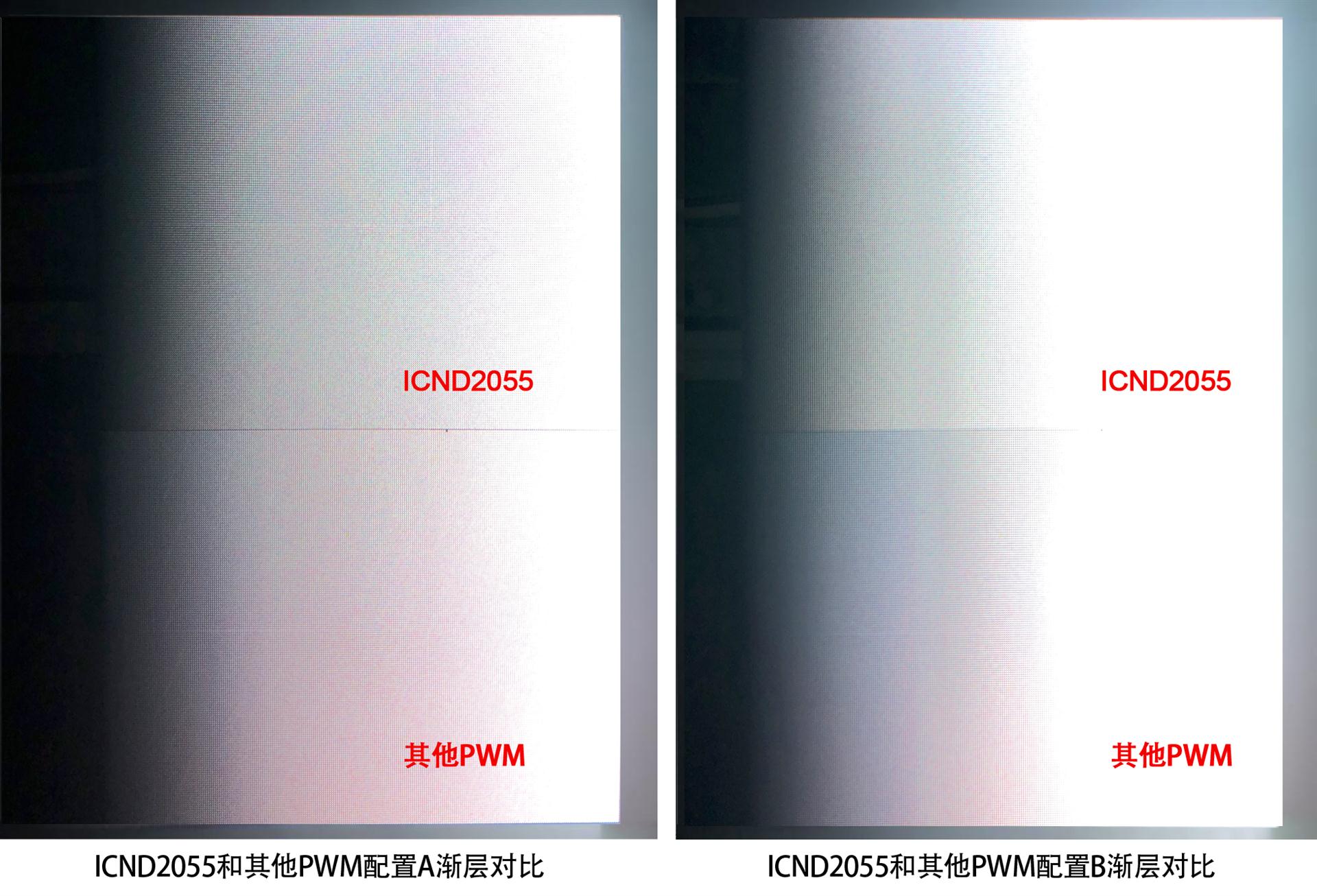

測試項目二：對比不同刷新率下跨板色差

測試結果：

a.其他PWM配置在1920Hz刷新時跨板色差有一定程度的減輕，在3840Hz刷新時跨板色差嚴重且有首行暗線出現；

b. ICND2055在4440Hz刷新時依然能徹底解決跨板色差問題。

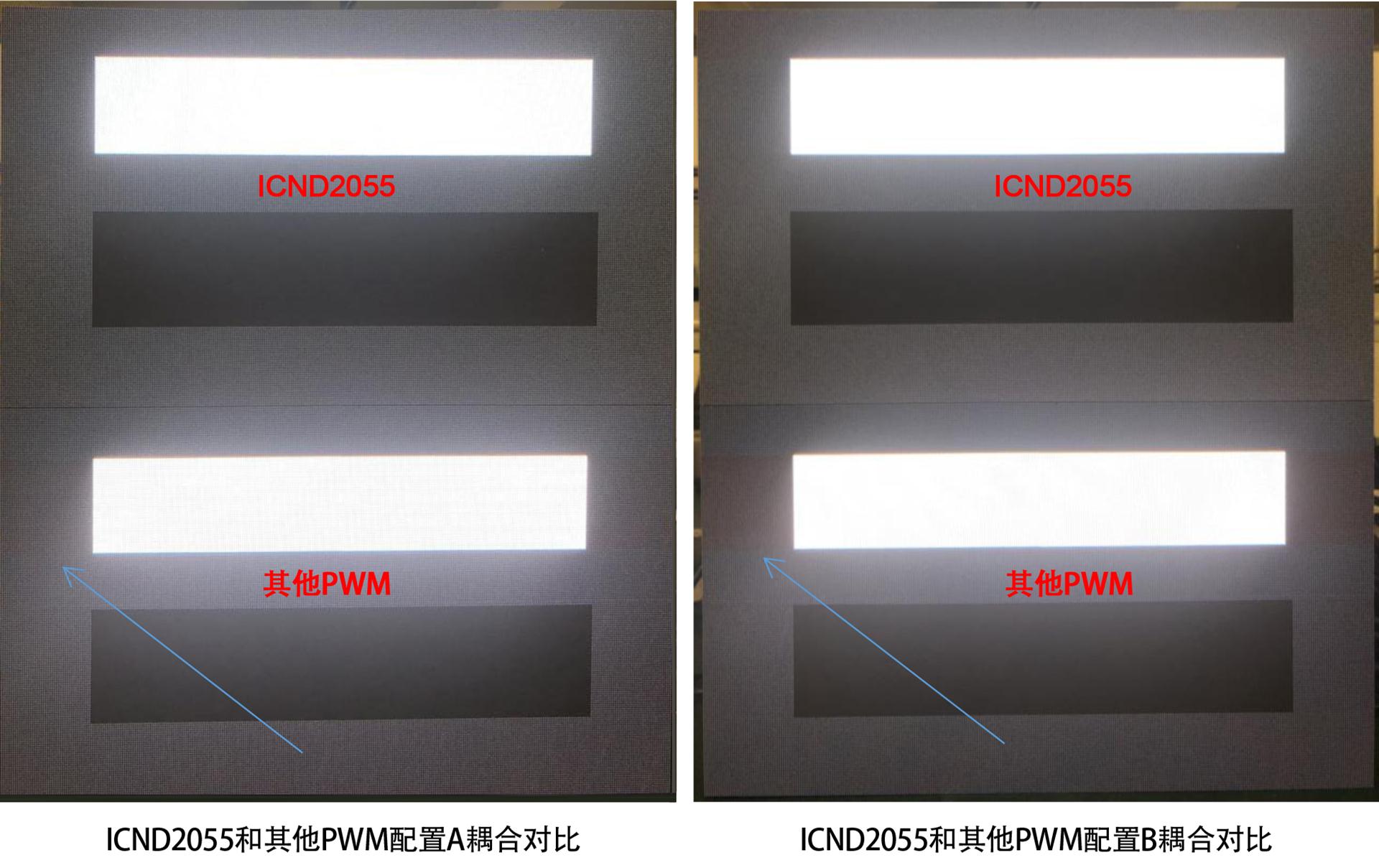

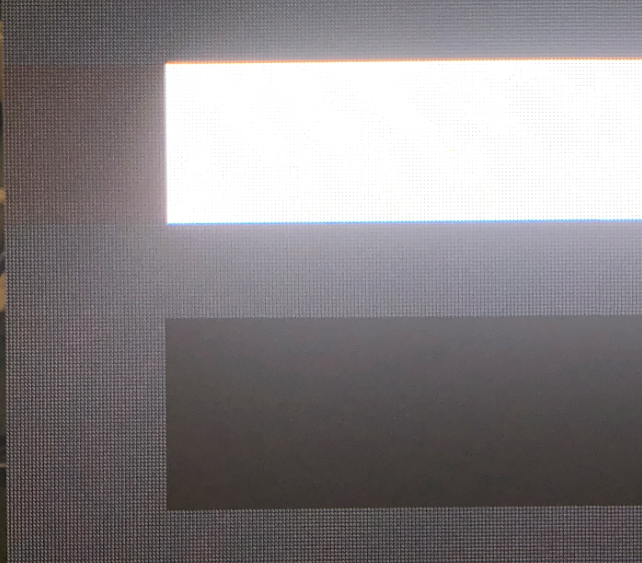

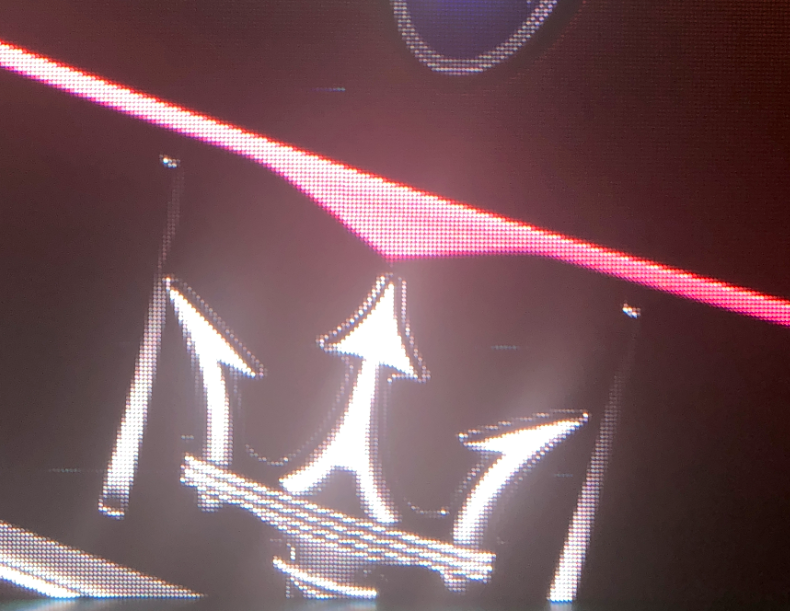

測試項目三：對比不同刷新率下高對比度干擾

測試結果：

a.其他PWM配置在1920Hz刷新時高對比度干擾有一定程度的減輕，在3840Hz刷新時高對比度干擾嚴重；

b. ICND2055在4440Hz刷新時無高對比度干擾現象。

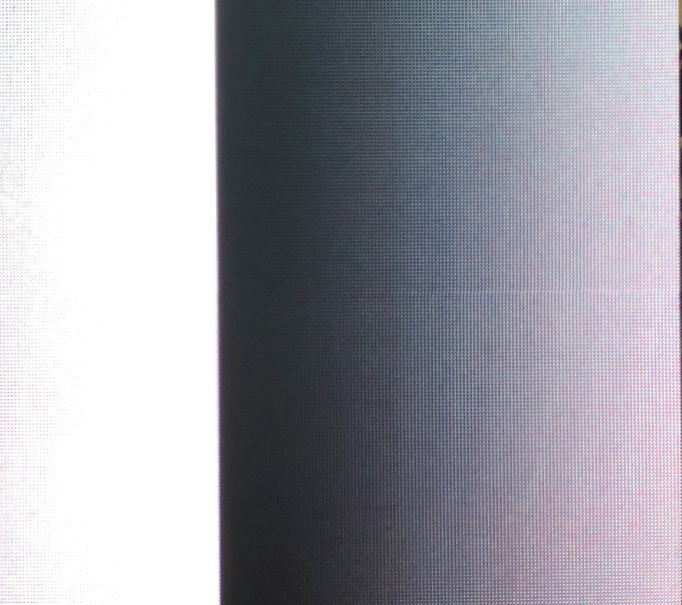

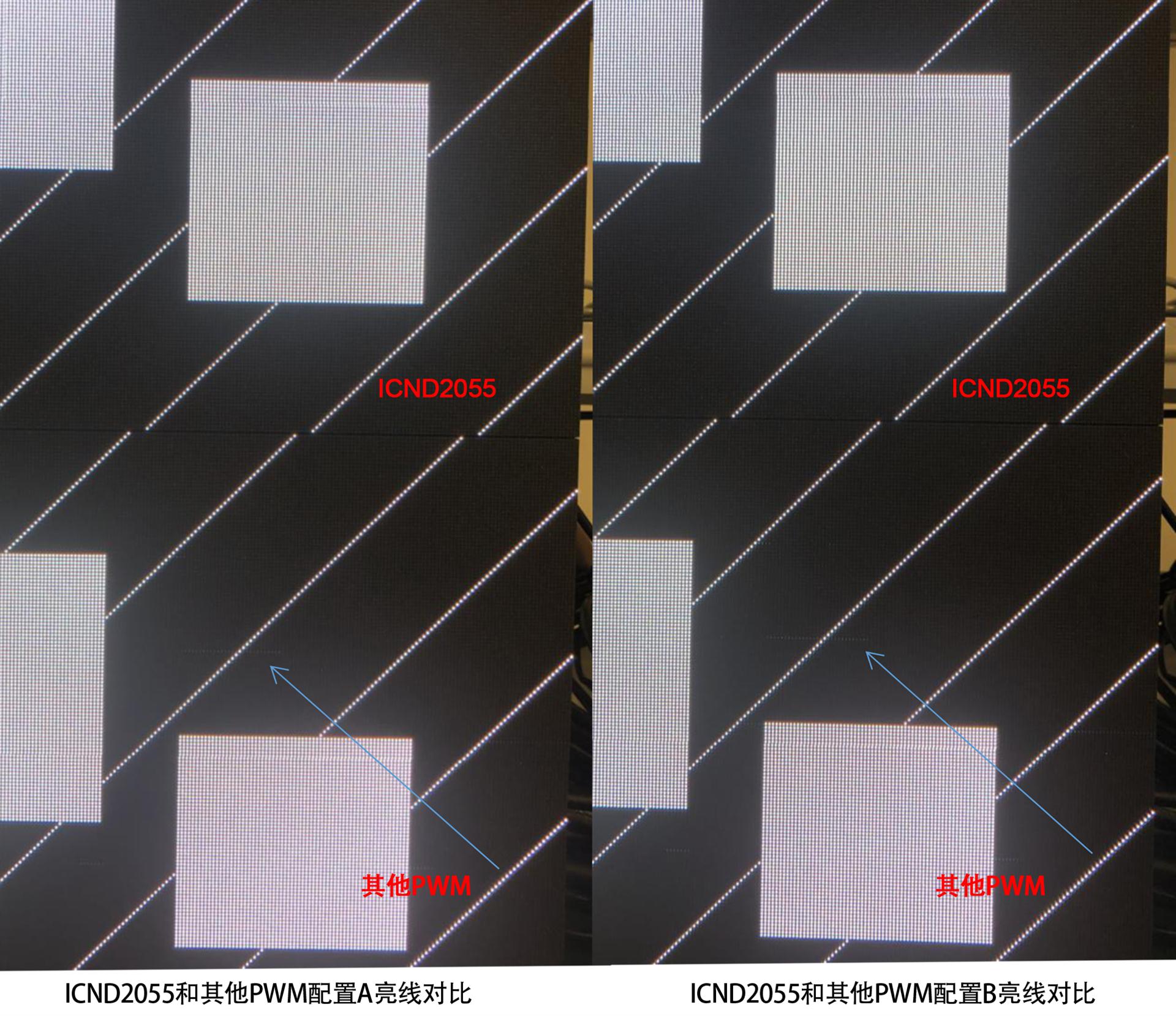

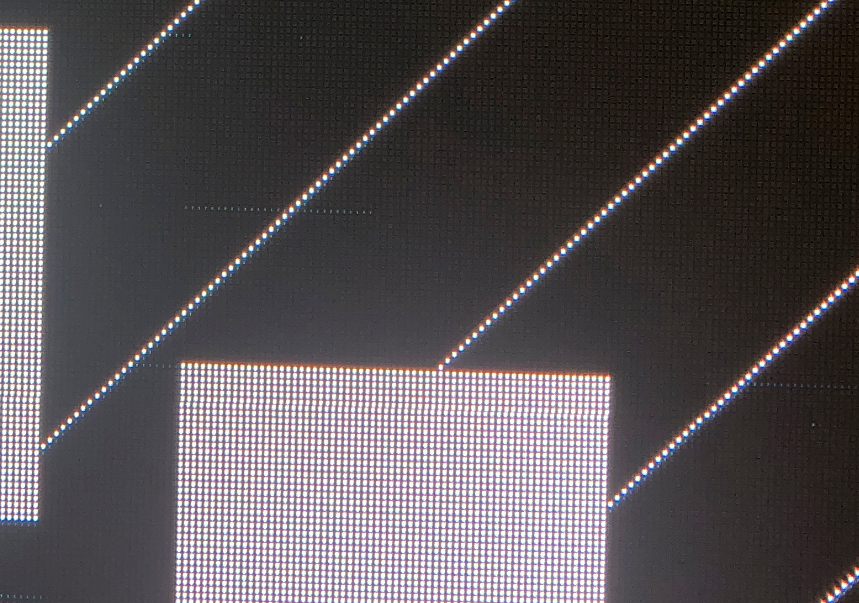

測試項目四：對比不同刷新率下第一行亮線

測試結果：

a.其他PWM配置在1920Hz刷新時第一行亮線有一定程度的減輕，在3840Hz刷新時第一行亮線略嚴重；

b. ICND2055在4440Hz刷新時無第一行亮線出現

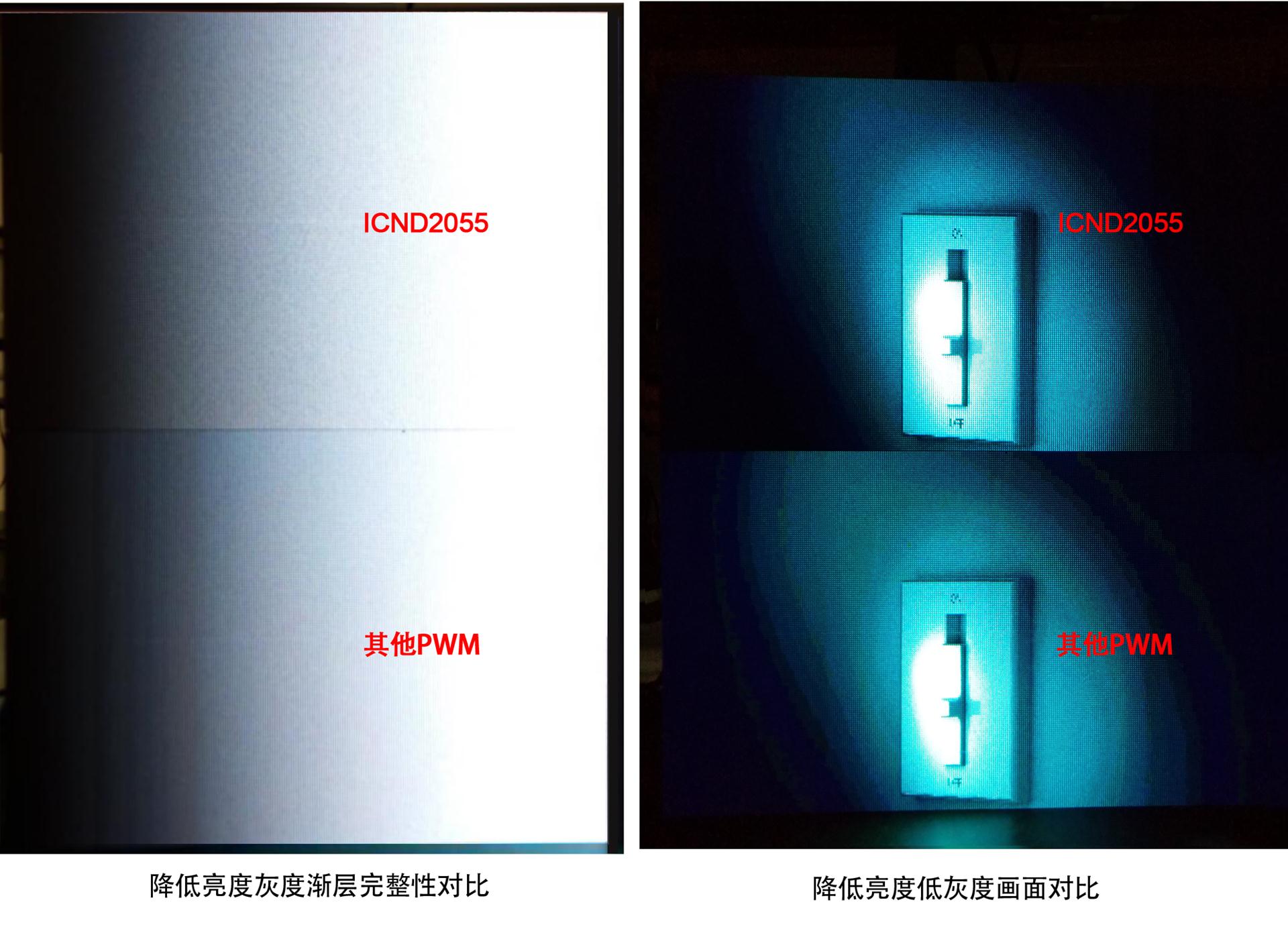

測試項目五：降低亮度，對比灰階及色差還原完整性；

測試結果：

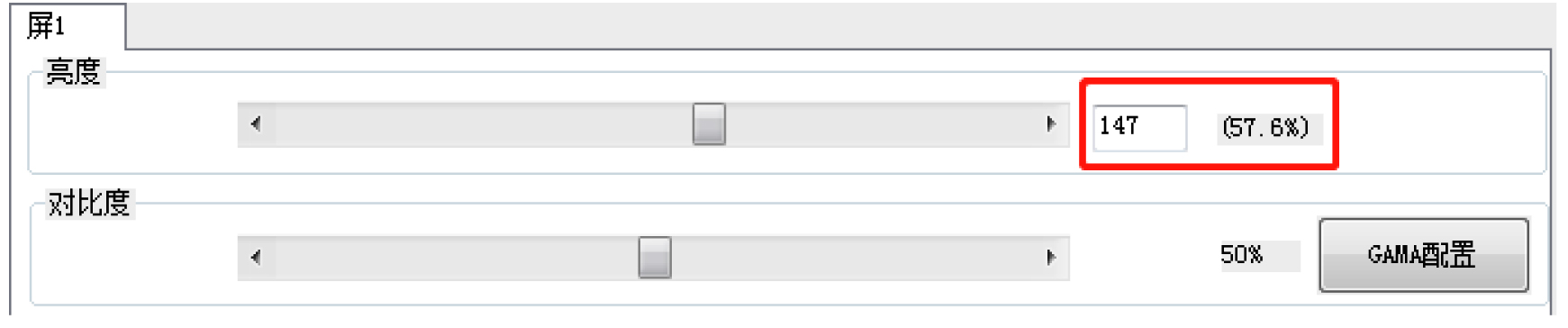

通過軟件調節將亮度逐步從100%降低，觀察灰度漸層的完整性以及低灰度畫面的色差還原的完整性。

測試結果：

ICND2055在降低亮度的過程中依然能保證較好的灰度漸層的完整性，低灰度畫面也能保證色差還原的完整性，無色度突變現象。

通過一系列對比測試可以發現，目前主流PWM IC仍無法有效解決LED小間距顯示屏存在的跨板色差、高對比度干擾、首行亮線等頑疾，通常采用犧牲降低刷新率的方式做一定程度的優化，但仍無法徹底解決。ICND2055在刷新率超過4000Hz刷新率的條件下仍能有效解決上述頑疾。在3840Hz刷新率已成為L(zhǎng)ED小間距顯示屏標準的今天，ICND2055無疑是最佳選擇！

節能降溫

ICND2055采用以下三大措施，全方位支持低功耗節能。

1.動態節能--根據實際顯示畫面，消除無用功耗

2.黑屏節能--待機休眠模式可省電50%以上

3.低轉折調節--4檔可調節恒流拐點電壓（0.16V/0.24V/0.32V/0.4V）

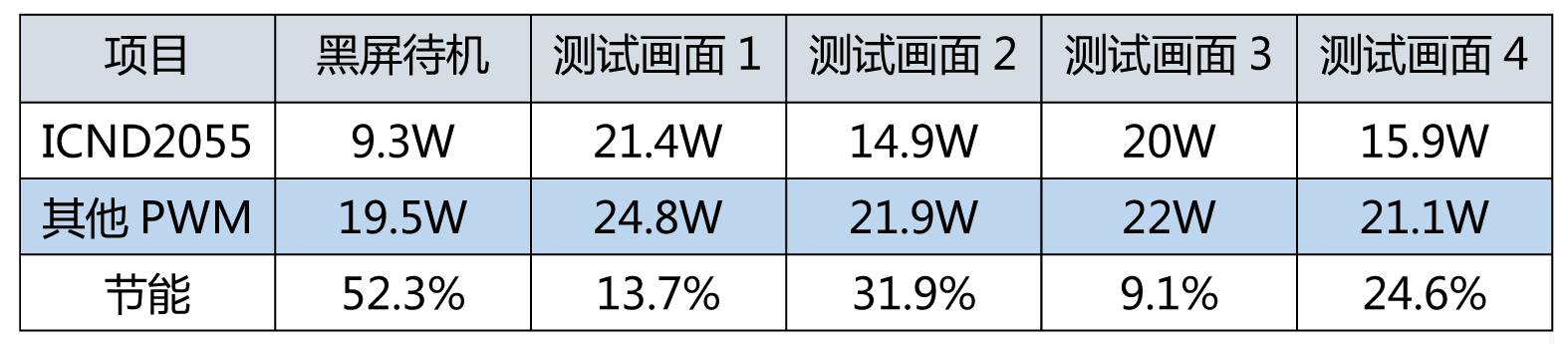

下表為P1.5除恒流驅動芯片以外完全相同的箱體功耗實測數據。

EMI改善

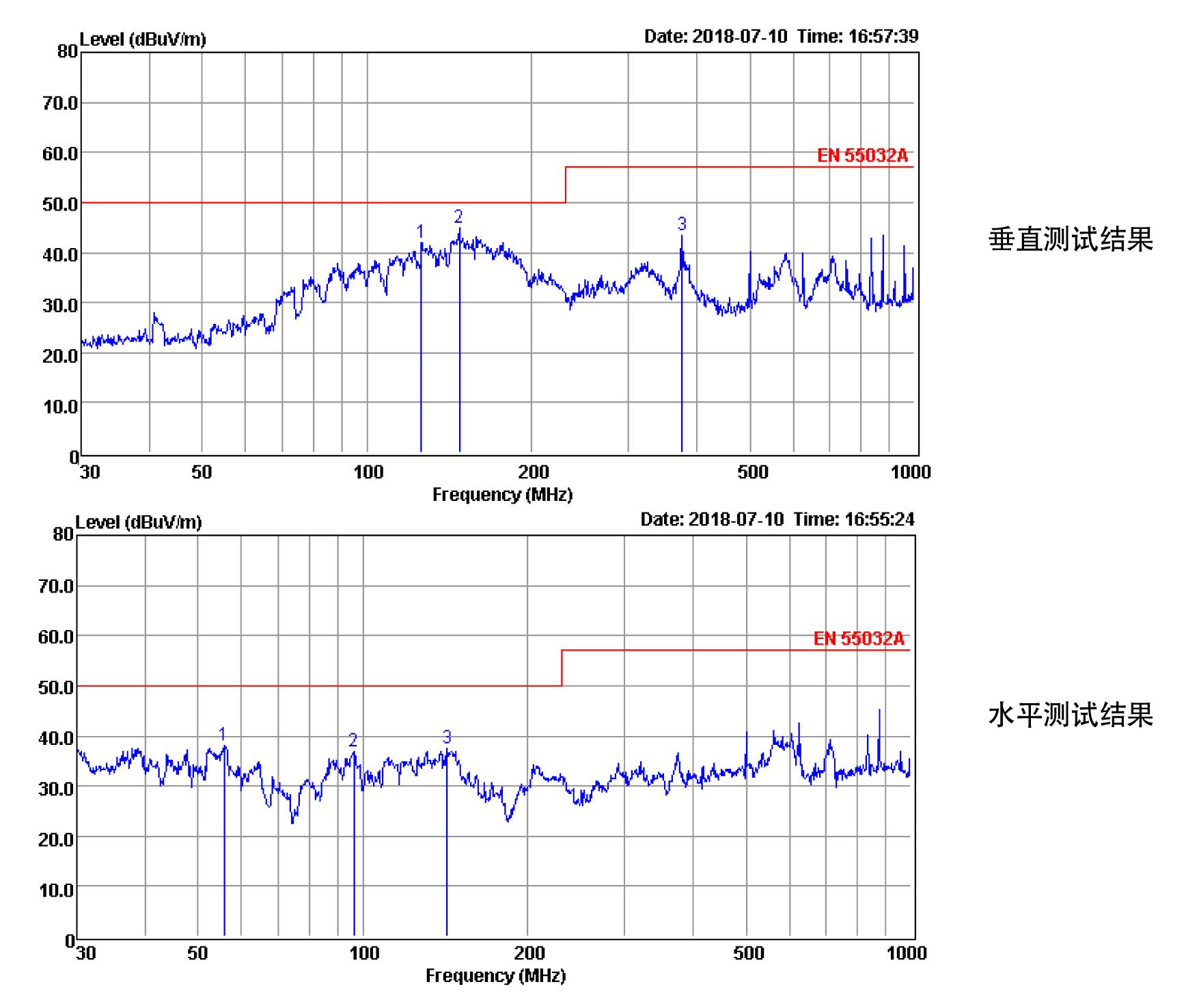

傳統的顯示灰階時鐘GCLK需要由控制器提供，ICND2055采用全新信號協議，內建分頻產生GCLK，進而減少線路中的高頻信號。整體電路中只有極低的DCLK頻率，大大降低了EMI。經實際測試未做任何EMI整改措施的ICND2055箱體能輕松通過Class A等級。

HDR支持

HDR對驅動IC的要求是真正16bit灰度，在16掃的應用中實現16bit的灰度需要65MHz以上的GCLK頻率，采用目前主流驅動方案PCB線路中無法承受65MHz的高頻信號，這在實際應用中將造成顯示效果的嚴重惡化而無法使用。ICND2055依靠?jī)?nèi)建分頻的方式優勢，可輕松實現在16掃應用16bit所需的65MHz-70MHz的GCLK頻率，經過測試能夠支持HDR顯示效果。

結語

通過大量的對比測試及市場表現，ICND2055的性能已經大幅度超越當前主流PWM IC，是滿足高端客戶需求，尤其是出口項目的最佳解決方案。集創北方以ICND2055為基礎，自主研發出的其他高階PWM產品，涵蓋共陰與共陽，32掃至64掃，多通道高集成及行列合一等。集創北方將繼續秉持技術創新理念，為用戶提供高性能LED顯示驅動解決方案，推動行業技術升級。
